ESP32-P4 开发板
该 PCB 采用 ESP32-P4 作为主控，并搭配 ESP32-C5 无线扩展。板上集成 AXP2101 电源管理、ES8389 音频、QMI8658A 陀螺仪、MIPI 屏幕与摄像头接口、TF 卡、双麦克风以及 USB / UART 接口，适用于 AI 终端、显示交互与多媒体应用开发。
主控 MCU
ESP32-P4
无线扩展
ESP32-C5
音频 Codec
ES8389
板型版本
R5 · 2026.6.18
硬件规格
| 主控芯片 | ESP32-P4 · 面向图形显示、多媒体外设与 AI 终端控制 |
| 无线扩展 | ESP32-C5 模组 · 独立承担 Wi-Fi / BLE 联网能力 |
| 电源管理 | AXP2101 PMIC · AXP 长按开关 · BAT 3V3 电池/系统电源区域 |
| 音频 | ES8389 音频编解码 · 双麦克风 · 双喇叭接口 |
| 传感器 | QMI8658A 六轴陀螺仪 |
| 显示接口 | MIPI DSI 屏幕接口 |
| 摄像头接口 | MIPI CSI 摄像头接口 |
| 存储 / 调试 | microSD / TF 卡槽 · USB · UART · BOOT 按键 |
| 扩展 | 右侧扩展 IO，含 IO5 / IO4 / IO3 / IO2 / IO1 / +3.3V / +5V 等引脚标注 |
设计亮点
- P4 + C5 分工：ESP32-P4 负责显示、多媒体与外设控制，ESP32-C5 独立补足无线连接链路，便于后续固件分层。
- 双 MIPI 链路：同时预留 MIPI DSI 屏幕与 MIPI CSI 摄像头接口，适合视觉交互、摄像头预览和端侧 AI 原型。
- 完整音频链路：ES8389、双 MIC 与双 SPK 接口集中在同一块板上，可验证录音、播放和语音交互。
- 电源集中管理：AXP2101 管理电源域，并配合 AXP 长按开关，方便移动终端和带电池设备调试。
- 调试与扩展齐全：USB / UART / BOOT / TF 卡 / 扩展 IO 全部外露，适合快速刷机、抓日志和接外设。
接口分区
当前建档来自 PCB 功能示意图与原理图资料，先按板上丝印与标注整理接口位置。后续拿到固件和屏摄资料后，可继续补充引脚表、启动方式和验证日志。
显示 / 视觉
MIPI DSI 屏幕
MIPI CSI 摄像头
适合图形 UI 与视觉输入
MIPI CSI 摄像头
适合图形 UI 与视觉输入
调试 / 扩展
USB · UART · BOOT
TF 卡 · 扩展 IO
适合刷机与外设验证
TF 卡 · 扩展 IO
适合刷机与外设验证
资料状态
新品页面已接入 PCB 功能示意图、原理图 PDF、PCB 3D 模型、Gitee 示例工程源码和屏幕手册。固件和摄像头资料整理后，可以继续在这里追加真实下载入口。
▸ ESP32-P4 开发板
📑原理图 PDF1.6MB↓
🧱PCB 3D 模型 STEP47MB↓
💾演示固件待上传…
🧪示例工程源码Gitee · mipi_lcd↗
▸ 屏幕手册
🖥️屏幕手册 HL0621.2MB↓
🖥️屏幕手册 HL040810KB↓
🖥️屏幕手册 HL0281.1MB↓
🖥️屏幕手册 HL021898KB↓

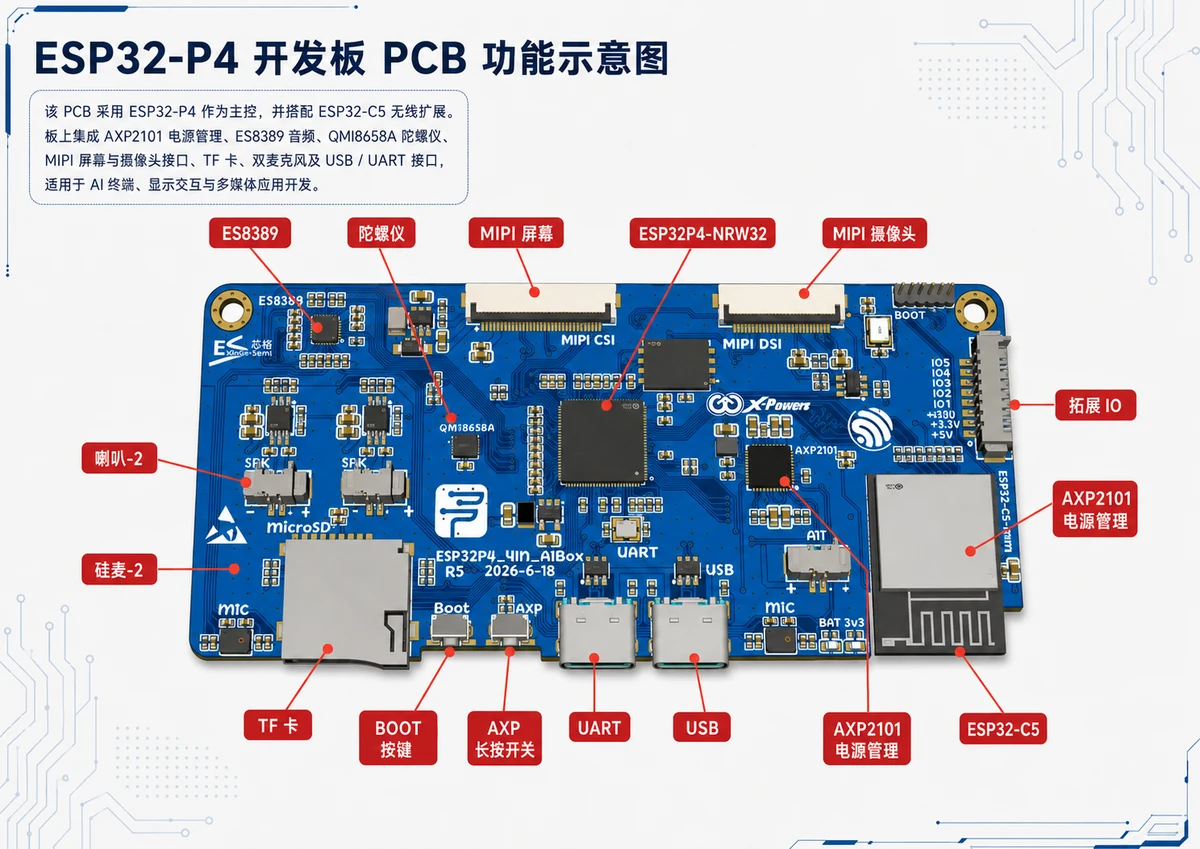

功能示意图
